在機械加工領域，CNC 夾具起著至關重要的作用。無論是初學者還是經驗豐富的專業人士，都深知在加工過程中工件穩固夾持的重要性。CNC 夾具猶如可靠的伙伴，能確保工件在各種加工操作中保持精確的位置，有效防止位移和偏差，從而保障加工的順利進行，實現高質量的加工成果。接下來，我們將深入探討 CNC 夾具的相關知識。

一、CNC 夾具在加工中的定義

CNC 夾具屬于專用工具，在各類加工過程中負責穩固夾持工件，確保工件在整個操作期間精確定位且保持穩定，杜絕任何不必要的移動。它對提升加工精度、重復性和效率不可或缺。通過牢牢固定工件，為切削刀具創造了穩定的工作條件，使其能夠進行精準一致的切削操作，這對于生產高質量零件意義重大。從本質上講，CNC 夾具簡化了加工準備工作，通過減少誤差和提高生產率，優化了整個加工流程。

二、CNC 夾具的重要性

(一)精確定位

在 CNC 加工中，精確的定位是關鍵要素。夾具能夠確保工件精準對齊和定位，從而實現一致的切削效果。若定位出現偏差，哪怕是微小的移動，都可能導致加工結果不準確，造成材料和時間的浪費。CNC 夾具通過牢固地固定工件，有效消除了這種風險。

(二)可靠夾緊

恰當?shù)膴A緊對于防止工件在加工過程中移動或振動至關重要。根據工件尺寸和加工操作的不同，會選用不同類型的夾緊方式。有效的夾緊可確保工件在承受高切削力時不會滑動，這對于實現精確加工結果尤為關鍵，特別是在諸如 CNC 磨削或銑削等復雜加工過程中。

(三)工件夾持

CNC 夾具的核心在于工件夾持，其目的是固定工件，使機床刀具能夠有效運作。諸如夾具、虎鉗和夾具等工件夾持裝置對于維持工件的穩定性不可或缺。這種穩定性有助于更好地控制切削刀具，最大限度地減少加工操作中的誤差風險。

(四)精度提升

使用 CNC 夾具的顯著優勢之一是提高精度。通過穩定地固定工件并確保正確對齊，夾具使切削刀具能夠進行精確操作而無偏差。在加工需要嚴格公差的復雜零件時，這種精度尤為重要。合適的夾具設計可顯著提高切削、鉆孔和銑削的精度，從而生產出高質量的成品。

(五)主軸時間最大化

高效的夾具設置可減少空閑時間，使主軸時間最大化。在 CNC 加工中，主軸時間是指切削刀具積極切削材料的時間段。通過減少設置更改并實現快速更換零件，CNC 夾具有助于提高生產效率并縮短整體加工時間。

(六)確保精確定位

夾具提供可重復的精度，這意味著相同的零件可以多次制造且具有精確的尺寸。這種可重復性是 CNC 加工的基本方面，確保生產的每個零件都與其他零件相同。精確的定位還減少了頻繁測量和調整的需求，節省了時間和資源。

(七)提高運營效率

CNC 夾具簡化了加工流程，減少了設置時間并改善了工作流程。有效的工件夾持和夾緊使機械師能夠?qū)Ｗ⒂谄渌蝿?wù)，因?yàn)樗麄冎缞A具將在整個操作過程中保持工件的位置。這種效率轉化為更快的生產周期和更好的資源利用。

三、CNC 夾具在 CNC 加工中的工作原理

(一)固定工件

CNC 夾具的主要功能是牢固地固定工件，防止其在加工過程中發生任何不期望的移動。夾具采用各種夾緊機制，如虎鉗、夾具或真空夾具來抓取工件，確保在切削刀具施加力時工件保持穩定。例如，在銑削操作中，夾具可防止工件移位，從而實現精確切削。

(二)夾緊機制

根據工件類型和加工過程的不同，會使用不同的夾緊機制。有些夾具采用手動夾緊方式，而其他則依賴氣動或液壓系統，以實現更快速和一致的夾緊。有效的夾緊可防止振動并維持工件的穩定性，這對于在高速加工過程中保持精度至關重要。

(三)對齊與定位

精確的定位通過夾具設計中內置的精密對齊特征來實現。夾具通常包括定位器、擋塊和導向銷，用于幫助正確放置工件。這些組件確保工件以正確的方向設置，使切削刀具能夠準確地遵循指定的刀具路徑。在涉及多個操作(如鉆孔、銑削和鏜孔)的過程中，正確的對齊尤為關鍵。

(四)適應不同操作

CNC 夾具可以設計為適應不同的加工操作，包括車削、磨削和鉆孔等。例如，模塊化夾具具有適應性，可重新配置以適應各種工件和加工過程。這種靈活性使制造商能夠使用單一夾具設置進行多個任務，減少了頻繁調整的需求，提高了工作流程效率。

(五)提高工作流程效率

通過確保工件被牢固固定、對齊和正確定位，CNC 夾具在加工過程中最大限度地減少了手動調整的需求。這種效率轉化為更快的生產時間，因?yàn)闄C(jī)床可以連續運行而無需中斷。專為自動化系統設計的夾具可進一步提高效率，通過實現零件之間的快速更換，使主軸時間最大化。

(六)與 CNC 機床集成

CNC 夾具旨在與 CNC 機床無縫集成，支持各種加工設置。它們有助于保持工件相對于機床主軸的位置，使切削刀具能夠按照編程執行操作。這種集成確保工件遵循指定的刀具路徑，實現精確切削并減少錯誤風險。

(七)耐用性與材料選擇

CNC 夾具所使用的材料對其性能起著重要作用。通常，夾具由耐用材料(如鋼或鋁)制成，能夠承受 CNC 機床施加的力。一些夾具設計有軟爪或墊片，以保護精密工件免受損壞。選擇合適的夾具材料對于確保長期性能和可靠性至關重要。

四、CNC 夾具的不同類型

(一)按 CNC 加工操作分類

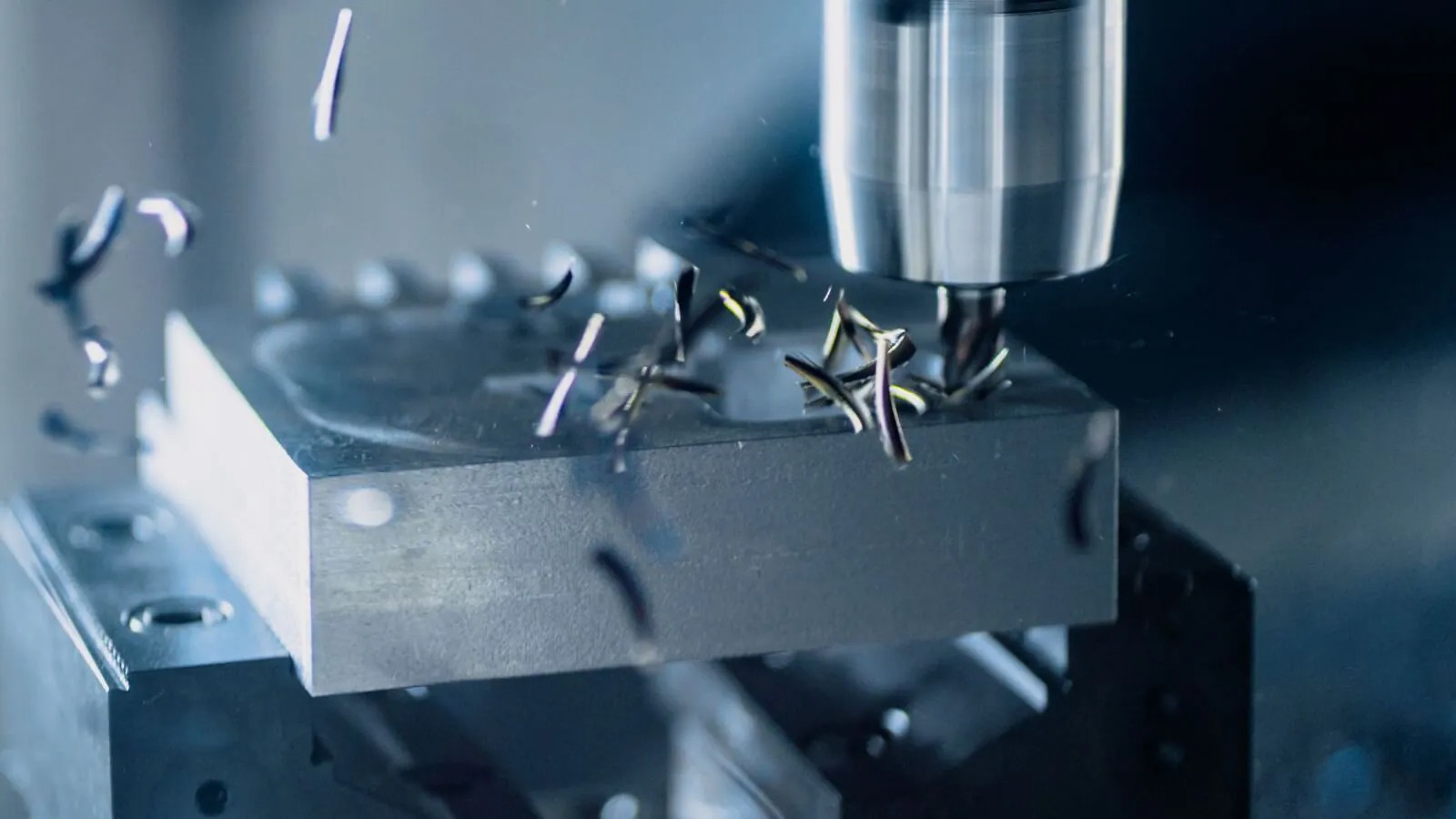

1. 銑削夾具：在 CNC 銑削過程中用于固定工件，確保其穩固定位，使切削刀具能夠在多個表面進行精確切削，常用于銑削復雜形狀或圖案，可減少振動，保證最終產品尺寸符合公差要求。

2. 車削夾具：用于在 CNC 車床上固定工件，使其在旋轉過程中被切削刀具加工成所需形狀，特別適用于生產圓柱形零件(如軸和桿)，能實現平穩一致的材料去除，提高表面光潔度質量，且便于快速裝卸，提升生產效率。

3. 磨削夾具：專為 CNC 磨削操作設計，在磨削過程中確保工件穩定，承受磨削輪的高壓接觸，常用于高精度的表面精加工任務，如獲得光滑表面、精確邊緣和準確尺寸，防止工件移動，保證加工質量。

4. 鉆孔夾具：在 CNC 鉆孔操作中使用，確保工件在鉆孔時保持正確位置，防止移動，常用于在汽車和航空航天等行業中需要在精確位置鉆多個孔的應用，配備定位銷、夾具和襯套以保持對齊，確?？椎纳疃群椭睆揭恢?，節省時間并提高產品質量。

5. 鏜削夾具：用于 CNC 鏜削操作，牢固固定工件，使鏜刀能夠準確地沿路徑擴大現有孔至精確尺寸，常用于對公差要求嚴格的加工過程，如為機械部件(如軸和軸承)創建精確配合，減少振動和刀具偏斜，提高表面光潔度和生產過程中的精度一致性。

6. 焊接夾具：在焊接操作中固定工件，確保所有部件正確對齊，使焊接過程順暢高效，常用于汽車和重型機械裝配等需要精確角度和位置焊接組件的應用，通過固定部件方向減少手動調整，節省時間并確保焊接均勻，常與機器人焊接系統配合使用，提高生產的重復性和準確性。

7. 拉削夾具：在拉削過程中使用，確保工件穩定，使拉刀能夠平穩、一致地切削材料，創建精確形狀(如鍵槽、齒輪等)，工件在拉削刀具施加力時保持穩定，保證零件質量一致，其設計便于快速設置和調整，適用于大批量生產。

8. 攻絲夾具：在攻絲操作中固定工件，防止其移動，確保切削刀具準確對準，在加工金屬、塑料等材料時保證螺紋質量一致，減少設置時間，提高效率和重復性，適用于汽車和航空航天等行業的大批量生產環境。

(二)按動力源分類

1. 手動夾具：依靠手動操作的夾具、螺絲或杠桿來固定工件，簡單且成本效益高，適用于小批量生產或需要靈活性的設置，易于集成到現有 CNC 機床中，可快速調整以適應不同零件，雖速度不如液壓系統，但在精度要求高的任務中仍能提供良好的控制和適應性，是小型機加工車間的常見選擇。

2. 液壓夾具：利用加壓流體提供一致的夾緊力，確保工件穩固固定，適用于大批量生產，可減少設置時間，在承受重切削力時也能保持穩定定位，常見于汽車或航空航天制造等對重復性和速度要求高的應用，液壓機制可精確控制夾緊力，降低工件在切削過程中移動的風險，雖需要?jiǎng)恿υ辞揖S護較多，但能提高 CNC 加工操作的整體生產率和精度。

3. 氣動夾具：使用壓縮空氣在 CNC 加工過程中夾緊和固定工件，適用于需要快速、一致夾緊的環境，特別是自動化生產線，能提供可靠的工件固定，確保在高速加工過程中的穩定性，易于控制，常用于汽車和電子等行業，對于提高生產效率至關重要，因其操作基于空氣壓力，可實現快速設置和循環時間。

4. 電動夾具：利用電機或執行器產生夾緊力，可精確控制夾緊力和定位，常集成到自動化系統中，能根據工件具體要求編程調整夾緊，在航空航天和精密工程等需要精確、一致夾緊的應用中特別有用，自動化夾緊過程可減少操作員疲勞，確保重復性，是高精度加工環境中的寶貴工具。

5. 磁性夾具：利用磁場固定鐵磁性工件，無需機械夾具，節省時間并減少操作員疲勞，提供均勻夾緊力，降低對精密零件的損壞風險，適用于高精度加工過程(如 CNC 磨削或輕型銑削)，允許輕松重新定位，有助于減少設置時間，在汽車和航空航天等行業中因效率和精度要求高而備受青睞。

(三)按用途分類

1. 虎鉗夾具：通過螺絲機制收緊鉗口來固定工件，是 CNC 加工中常用的夾具，適用于銑削、鉆孔等重復性加工任務，穩定性和精度高，設計便于調整，可處理不同尺寸和形狀的工件，可靠性強，廣泛應用于汽車行業和金屬加工等領域。

2. 模塊化夾具：由單個組件(如夾具板、夾具和定位器)構成，可根據具體工作要求進行配置和重新配置，適用于生產需求頻繁變化的行業(如航空航天或定制制造)，能支持不同形狀和尺寸的工件，提高效率，無需多個專用夾具。

3. 真空夾具：利用吸力固定工件，適用于平坦、精密或不規則形狀的零件，通過真空力將工件牢固固定在夾具板上，降低損壞風險，常用于 CNC 加工中需要保持表面完整性的過程(如切割薄金屬板、木材或塑料組件)，在銑削、雕刻和精加工操作中廣泛應用。

4. 夾具(引導夾具)：在加工操作中引導切削刀具，不僅固定工件，還確保刀具在需要的位置精確切割孔、槽或形狀，常用于 CNC 鉆孔和攻絲等精度要求高的操作，通過消除手動對齊需求提高生產精度，減少設置時間，在汽車等對一致性要求高的制造操作中廣泛使用。

5. 分度夾具：用于在單個工件上進行多個加工任務時，精確旋轉工件至設定角度，確保在不同位置(如鉆孔、銑削或攻絲)的加工均勻性，與切割工具(如端銑刀和鉆頭)配合使用，可使 CNC 機床(配備旋轉工作臺或分度頭)簡化需要角度調整的任務。

6. 墓碑夾具(刀塔夾具)：垂直結構允許同時安裝多個工件，通過在一次設置中加工不同零件提高 CNC 銑削效率，適用于大批量生產，減少設置和刀具更換需求，常用于汽車和航空航天制造等對精度和速度要求高的環境，模塊化設計提供靈活性，便于在不同加工任務間切換，同時保持每個工件的夾緊力和穩定性一致。

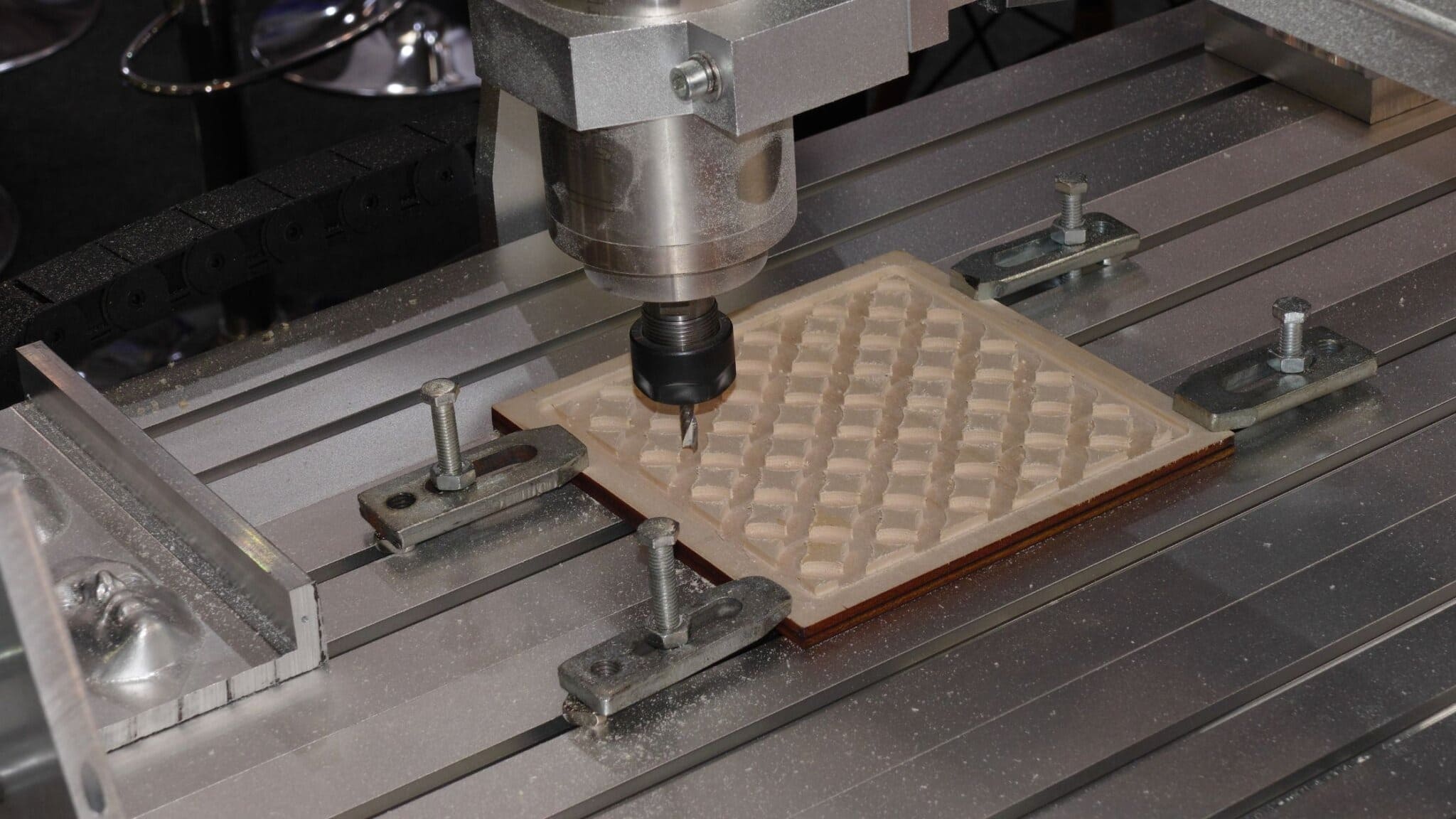

7. 夾具(夾緊夾具)：是 CNC 加工中最常見的夾具之一，使用各種夾緊類型(如杠桿夾具、肘節夾具和螺絲機制)在加工過程中固定工件，確保工件在銑削、鉆孔和車削等操作中承受切削力時保持穩定，夾具的選擇取決于工件材料、形狀和所用 CNC 機床類型，可靠的夾緊力保證精確切削和鉆孔，維持加工精度。

8. 耳軸夾具：專門用于多軸 CNC 加工，由安裝在樞軸軸上的旋轉工作臺組成，可將工件定位在不同角度，適用于復雜加工任務(如汽車或航空航天部件)，需要精確對齊，與端銑刀和鉆頭等切割工具配合使用，可減少循環時間，因?yàn)槠湓O(shè)計允許在一次設置中加工零件的多個面，簡化生產過程，提高整體效率。

9. 夾頭夾具：用于在 CNC 加工中牢固固定圓柱形工件，通過夾頭(圓柱形套筒)徑向壓力提供緊密夾持，常用于車削和銑削高精度零件(如螺栓、桿等)，設計便于快速裝卸，適用于 CNC 機床的大批量生產運行，確保穩定性，減少誤差，提高整體加工精度。

10. 角度板夾具：專為需要將工件固定在特定角度的任務設計，由精確研磨的 90 度角板組成，為固定零件提供堅實基礎，常用于銑削和鉆孔操作，特別是加工多個表面或進行角度切割時，支持從不同軸進行高效加工，無需重新定位工件，其堅固設計減少振動，確保加工過程中的精度和表面光潔度一致。

11. 專用 CNC 夾具

· 雙工位夾具：允許同時在工件的多個側面進行加工，適用于對效率和減少設置時間要求高的情況，可同時加工兩個相同零件，提高生產效率，常用于大批量生產環境，與 CNC 銑床和車削中心兼容，通過夾具、螺絲等確保零件在操作過程中的穩定性，設計減少操作員干預，縮短停機時間，提高生產率。

· 耳軸工作臺(旋轉工作臺)：圍繞軸旋轉，實現多面加工而無需手動重新定位工件，常用于需要從不同角度精確加工零件的 CNC 機床(如 5 軸加工操作)，在汽車和航空航天行業中常見，用于復雜零件加工，具備分度功能，可通過編程實現精確旋轉點，確保重復性，與端銑刀和鉆頭等切割工具配合使用，便于進行復雜加工任務，同時保持穩定性。

· 托盤夾具：設計用于快速、高效地更換工件，操作員可在一個托盤加工時加載另一個托盤，最大限度減少機床停機時間，適用于對高產量至關重要的生產環境，通過減少每次新零件加工時的機器重置需求簡化生產過程，常與模塊化夾緊系統結合使用，可根據工件尺寸和形狀輕松定制，常見于 CNC 銑床，可同時容納多個工件。

· 旋轉夾具：提供旋轉運動，用于在圓形或圓柱形零件上進行加工，在 CNC 車削和磨削中必不可少，與車床和銑床配合使用，確保工件準確旋轉以獲得精確形狀，通常配備卡盤或夾頭以牢固固定工件，還可用于分度，使機床能夠在零件圓周上精確間隔進行切割。

· 車床夾具：專門用于車削操作，牢固固定圓柱形工件，使其在旋轉時與切削刀具接觸以形成所需形狀，是 CNC 車床不可或缺的部分，用于生產對稱零件(如軸、桿和襯套)，包括卡盤、面板和夾頭系統以適應不同工件尺寸，有助于保持精度，減少振動，提高表面光潔度和加工精度。

· 龍門夾具：用于大型 CNC 機床，常見于航空航天和造船等行業，能夠固定大型、重型工件，在長時間加工過程中提供穩定性，與龍門式 CNC 機床配合良好，其中切削刀具在固定工件上方移動，根據項目需求定制，可處理復雜形狀和各種材料，確保工件在承受巨大切削力時保持固定。

· 柔性夾具：使用柔性組件，適應不同工件形狀，適用于在傳統夾緊壓力下可能變形的薄或精密零件，允許進行精密加工而不損害工件結構完整性，常用于微加工行業，與執行精密操作的 CNC 機床兼容，最大限度減少翹曲或錯位風險，在保持工件原始形狀的同時提供牢固夾持。

· 零點夾具：實現快速設置和更換，在需要頻繁重新裝備的環境中流行，通過夾緊機制將工件鎖定在精確位置，減少設置錯誤，提高重復性，廣泛應用于各種 CNC 機床(從銑削到鉆孔)，對批量生產至關重要，顯著減少停機時間，使任務切換快速且不犧牲精度，確保每次設置都回到精確位置，提高生產運行的一致性和準確性。

12. 先進 CNC 夾具

· 自適應夾具：自動調整以適應工件的形狀和尺寸，與傳統夾具不同，可處理非均勻尺寸的零件，利用傳感器和執行器感知工件特征，確保牢固夾持而無需手動調整，適用于需要靈活性的制造環境(如定制加工和小批量生產)，可與 CNC 機床集成，通過減少設置時間提高效率，與各種切割工具(如端銑刀、鉆頭和絲錐)兼容，適用于復雜加工設置。

· 智能夾具：集成傳感器和智能系統，監測和調整工件夾持過程，可檢測錯位、刀具磨損等問題，并向 CNC 操作員或直接向機床控制系統提供實時反饋，提高加工精度，減少錯誤，提升產品質量，常見于自動化生產線上，與機器人系統無縫協作，在對精度和一致性要求高的先進 CNC 加工操作中至關重要，設計用于與復雜軟件系統集成，適用于嚴格公差的加工過程。

· 機器人輔助夾具：與機器人手臂協同工作，實現工件的自動定位和夾緊，在大批量生產中至關重要，可提高速度和重復性，機器人協助加載、卸載和操作零件，使 CNC 機床能夠連續運行而無需手動干預，減少操作員疲勞，提高生產率，常用于裝配過程、汽車制造以及電子設備生產等行業，可根據機器人編程和 CNC 機床指令處理不同形狀和尺寸的工件，確保高效、精確的加工操作。

五、CNC 夾具的關鍵特性與組件

(一)精度與重復性

精度和重復性是 CNC 夾具的核心要素。高精度夾具能夠確保工件在每次加工過程中都處于相同的位置，從而保證加工尺寸的一致性和準確性。例如，采用精密的定位銷和定位槽，可以將工件的定位精度控制在極小的公差范圍內。重復性則使得在批量生產中，每個零件都能達到相同的質量標準，減少了廢品率，提高了生產效率。

(二)夾緊力控制

合適的夾緊力對于工件的固定至關重要。夾緊力過小，工件可能在加工過程中發生位移，導致加工誤差;夾緊力過大，則可能損壞工件表面或使工件變形。現代 CNC 夾具通常配備有壓力傳感器或調節裝置，能夠精確控制夾緊力的大小，以適應不同材質和形狀的工件需求。

(三)定位與對準

精確的定位和對準功能是 CNC 夾具實現高精度加工的基礎。通過設計合理的定位基準面、定位塊和導向裝置，夾具能夠確保工件在機床坐標系中的準確位置和方向。例如，在銑削加工中，夾具的定位裝置可以使工件的待加工面與銑刀的切削路徑精確對齊，從而保證加工出的平面平整、尺寸準確。

(四)適應性與靈活性

為了滿足不同工件的加工需求，CNC 夾具需要具備一定的適應性和靈活性。一些模塊化夾具可以通過更換不同的夾頭、定位元件或調整夾具的結構，快速適應各種形狀和尺寸的工件。此外，一些先進的夾具還能夠?qū)崿F(xiàn)自動化調整，根據工件的特征自動調整夾緊位置和夾緊力，提高了夾具的通用性和生產效率。

(五)材料與耐用性

CNC 夾具通常采用高強度、耐磨的材料制造，如優質合金鋼、鋁合金等。這些材料能夠承受加工過程中的切削力、振動和磨損，保證夾具的長期穩定使用。同時，一些夾具的關鍵部位還會進行表面處理，如淬火、氮化等，進一步提高其硬度和耐磨性，延長夾具的使用壽命。

(六)與 CNC 機床的兼容性

CNC 夾具必須與所使用的 CNC 機床完美兼容，包括機床的工作臺尺寸、T 型槽規格、主軸轉速、進給速度等參數。只有這樣，才能確保夾具在機床上能夠正確安裝、固定和運行，充分發揮其作用。在設計和選擇 CNC 夾具時，需要充分考慮機床的型號和技術參數，進行合理的匹配。

六、CNC 夾具的材料選擇

(一)鋼

鋼是 CNC 夾具常用的材料之一，具有高強度、高硬度和良好的耐磨性。它能夠承受較大的切削力和夾緊力，適用于加工各種金屬材料的工件。不同類型的鋼(如碳素鋼、合金鋼)具有不同的性能特點，可以根據具體的加工需求進行選擇。例如，合金鋼具有更好的綜合性能，適用于對夾具強度和韌性要求較高的場合。

(二)鋁

鋁具有重量輕、強度較高、導熱性好等優點。在一些對夾具重量有要求的場合(如在高速加工或需要頻繁更換夾具的情況下)，鋁制夾具是一個不錯的選擇。它可以減少機床的負載，提高加工速度和效率。同時，鋁的良好導熱性有助于散熱，能夠降低加工過程中因熱量積聚而導致的工件和夾具變形的風險。

(三)鑄鐵

鑄鐵具有良好的減震性和穩定性，能夠有效減少加工過程中的振動和噪音。它適用于加工一些對表面光潔度要求較高的工件，因?yàn)槠錅p震性能可以避免因振動而產生的表面波紋。然而，鑄鐵的強度相對較低，在承受較大切削力時可能需要增加夾具的壁厚或采用加強結構。

(四)復合材料

復合材料(如碳纖維增強復合材料)在 CNC 夾具領域也有應用。這類材料具有高強度、低密度、高剛性等特點，能夠在保證夾具強度的同時減輕重量。它們還具有良好的耐腐蝕性和抗疲勞性，適用于一些特殊環境或?qū)A具性能要求較高的加工任務。不過，復合材料的成本相對較高，且加工工藝相對復雜。

七、CNC 夾具的設計要點

(一)工件分析

在設計 CNC 夾具之前，需要對工件進行詳細的分析，包括工件的形狀、尺寸、材質、加工工藝要求等。了解工件的這些特性有助于確定夾具的類型、夾緊方式、定位基準以及所需的夾緊力大小等參數。例如，對于形狀復雜的工件，可能需要設計特殊的定位和夾緊機構;對于脆性材料的工件，則需要采用較為柔和的夾緊方式，以避免損壞工件。

(二)加工工藝規劃

根據工件的加工工藝，合理規劃夾具的功能和結構。例如，如果工件需要進行多面加工，夾具應具備旋轉或分度功能，以便在一次裝夾中完成多個面的加工，減少裝夾次數，提高加工精度和效率。同時，還需要考慮加工過程中的切削力方向、刀具路徑等因素，確保夾具在加工過程中能夠穩定地固定工件，并且不會與刀具發生干涉。

(三)精度設計

確定夾具的精度要求是設計的關鍵環節。根據工件的加工精度要求，合理設計夾具的定位精度、夾緊精度和重復定位精度等參數。在設計過程中，要充分考慮制造誤差、裝配誤差和使用過程中的磨損等因素對夾具精度的影響，并采取相應的補償措施。例如，可以采用可調整的定位元件或增加定位銷的數量來提高定位精度。

(四)夾緊機構設計

選擇合適的夾緊機構是保證工件穩定固定的重要措施。夾緊機構應根據工件的形狀、尺寸和材質進行設計，確保夾緊力均勻分布，避免工件局部受力過大而變形。常見的夾緊機構有螺旋夾緊機構、偏心夾緊機構、氣動夾緊機構、液壓夾緊機構等。在設計夾緊機構時，還需要考慮其操作的便利性和可靠性，以及夾緊和松開的速度，以滿足生產效率的要求。

(五)結構優化

為了提高夾具的性能和可靠性，需要對夾具的結構進行優化設計。采用合理的結構形式，減少夾具的重量和體積，提高其剛性和穩定性。例如，可以采用框架式結構、加強筋等設計手段來增強夾具的剛性;通過有限元分析等方法對夾具結構進行優化，找出結構中的薄弱環節并進行改進，以提高夾具在承受切削力時的變形能力。

(六)標準化與模塊化

在設計 CNC 夾具時，應盡量遵循標準化和模塊化的原則。采用標準的零部件和接口，可以方便夾具的制造、裝配和維護，降低成本。同時，模塊化的設計理念使得夾具可以根據不同的工件和加工需求進行快速組合和調整，提高了夾具的通用性和靈活性。例如，可以設計一系列標準的夾頭、定位塊和夾緊元件，通過不同的組合方式來適應各種工件的加工。

八、CNC 夾具的安裝與調試

(一)安裝前準備

在安裝 CNC 夾具之前，需要對機床工作臺進行清潔和檢查，確保工作臺表面平整、無雜物，T 型槽無損壞。同時，要準備好安裝所需的工具和配件，如螺栓、螺母、墊片等。對夾具本身也要進行檢查，確保各部件完好無損，沒有松動或變形的情況。

(二)安裝步驟

1. 將夾具按照設計要求放置在機床工作臺上，使夾具的定位基準與機床工作臺的 T 型槽或定位孔對齊。

2. 使用螺栓、螺母等連接件將夾具固定在工作臺上，注意擰緊力矩要適中，既要保證夾具固定牢固，又不能因過度擰緊而損壞工作臺或夾具。

3. 連接夾具的動力源(如氣動管路、液壓管路或電源線)，確保連接正確、無泄漏。對于氣動和液壓夾具，還需要調整壓力源的壓力，使其符合夾具的夾緊力要求。

(三)調試過程

1. 空載調試：在安裝完成后，先進行空載調試，啟動機床主軸和夾具的夾緊、松開動作，觀察夾具的運動是否順暢，有無卡滯或異常噪音。檢查夾緊機構的夾緊和松開位置是否準確，行程是否滿足要求。

2. 工件裝夾調試：將工件安裝在夾具上，按照加工工藝要求進行定位和夾緊。檢查工件的裝夾位置是否正確，夾緊力是否均勻，是否能夠滿足加工過程中的穩定性要求?？梢允褂们Х直淼葴y(cè)量工具對工件的定位精度進行檢測，如有偏差，及時調整夾具的定位元件。

3. 切削力測試調試：在工件裝夾調試合格后，進行切削力測試調試。選擇合適的刀具和切削參數，進行試切削。觀察夾具在承受切削力時的表現，檢查工件是否有位移或振動現象。如果發現問題，如夾具剛性不足或夾緊力不夠，需要對夾具進行進一步的優化或調整，如增加加強筋、調整夾緊力大小等。

九、CNC 夾具的維護與保養

(一)日常清潔

定期對 CNC 夾具進行清潔，清除夾具表面的切屑、油污和灰塵等雜物?？梢允褂脡嚎s空氣、毛刷或清潔劑等工具進行清潔。保持夾具的清潔有助于提高其定位精度和夾緊性能，減少因雜物堆積而導致的故障。

(二)潤滑維護

對夾具的運動部件(如夾緊機構的鉸鏈、導軌等)進行定期潤滑。選擇合適的潤滑劑，如潤滑油、潤滑脂等，按照規定的潤滑周期進行添加。潤滑可以減少運動部件的摩擦和磨損，延長夾具的使用壽命，確保其運動的順暢性。

(三)精度檢查

定期對 CNC 夾具的精度進行檢查，包括定位精度、夾緊精度和重復定位精度等?？梢允褂脴?biāo)準樣件或測量?jī)x器(如三坐標測量?jī)x)進行檢測。如果發現精度下降，及時分析原因并采取相應的措施進行修復，如調整定位元件、更換磨損的部件等。

(四)部件更換

對于夾具中磨損嚴重或損壞的部件，要及時進行更換。例如，夾緊機構中的彈簧、密封圈等易損件，以及定位元件中的定位銷、定位塊等，在出現磨損或損壞時，應及時用新的標準部件進行替換，以保證夾具的正常使用和精度要求。

(五)存儲管理

當 CNC 夾具暫時不使用時，要進行妥善的存儲管理。將夾具清潔干凈后，涂抹防銹油，防止其生銹。將夾具存放在干燥、通風的環境中，避免受潮、受熱或受到其他腐蝕性物質的影響。可以使用專用的夾具存儲架或存儲箱，對夾具進行分類存放，便于管理和取用。

十、CNC 夾具的應用案例

(一)航空航天領域

在航空航天零部件的加工中，CNC 夾具發揮著極為重要的作用。例如，在飛機發動機葉片的加工中，由于葉片形狀復雜、精度要求極高，采用了專門設計的高精度 CNC 夾具。這些夾具能夠精確地定位和夾緊葉片，使其在銑削、磨削等加工過程中保持穩定，確保葉片的曲面精度、輪廓精度和表面光潔度都能達到嚴格的設計要求。同時，為了適應不同型號葉片的加工，夾具還具備一定的靈活性和可調整性，通過更換部分定位和夾緊元件，即可滿足多種葉片的加工需求。

(二)汽車制造行業

汽車零部件的生產大量依賴 CNC 夾具。以汽車發動機缸體的加工為例，缸體需要進行多面、多孔的加工，而且尺寸精度和位置精度要求很高。采用 CNC 夾具可以在一次裝夾中完成多個面的銑削、鉆孔、鏜孔等加工操作。例如，使用具有旋轉分度功能的夾具，能夠依次將缸體的各個面精確地旋轉到加工位置，減少了裝夾次數，提高了加工效率和精度。而且，通過合理設計夾具的夾緊機構，能夠均勻地施加夾緊力，避免缸體在加工過程中變形，保證了缸體的質量和性能。

(三)電子設備加工

在電子設備的制造中，CNC 夾具也有廣泛應用。例如，在印刷電路板(PCB)的加工中，需要對 PCB 板進行精確的鉆孔、銑槽等操作。CNC 夾具能夠?qū)?PCB 板牢固地固定在工作臺上，并且通過定位元件確保鉆孔和銑槽的位置準確。由于 PCB 板通常較薄且材質較脆，夾具的夾緊力需要精確控制，以免損壞 PCB 板。一些先進的 CNC 夾具還能夠與自動化生產線相結合，實現 PCB 板的快速裝夾和加工，提高了電子設備的生產效率和質量。

十一、CNC 夾具的未來發展趨勢

(一)智能化與自動化

隨著工業 4.0 和智能制造的推進，CNC 夾具將朝著智能化和自動化方向發展。未來的 CNC 夾具將集成更多的傳感器和智能控制系統，能夠自動感知工件的形狀、尺寸和位置等信息，并根據這些信息自動調整夾具的夾緊力、定位位置等參數。同時，夾具將與 CNC 機床、機器人等設備實現更緊密的協同工作，實現自動化的工件裝夾、加工和卸載，提高生產效率和加工精度，減少人工干預。

(二)高精度與高剛性

對產品質量和加工精度的要求不斷提高，促使 CNC 夾具不斷提升其精度和剛性。新型材料和制造工藝的應用將有助于開發出更高精度、更高剛性的夾具。例如，采用納米材料或高性能復合材料制造夾具的關鍵部件，能夠在減輕夾具重量的同時提高其剛性和精度。此外，先進的設計方法(如拓?fù)鋬?yōu)化設計)將進一步優化夾具的結構，提高其在承受切削力時的變形能力，確保加工精度的穩定性。

(三)多功能與集成化

為了滿足日益復雜的加工需求，CNC 夾具將具備更多的功能并實現集成化發展。未來的夾具可能將多種夾緊方式、定位功能以及輔助加工功能集成在一起，成為一個多功能的加工單元。例如，將夾緊、旋轉分度、測量等功能集成在一個夾具上，在加工過程中不僅能夠固定工件，還能夠?qū)崟r(shí)監測工件的加工狀態，并根據需要進行自動調整，減少了加工過程中的輔助時間，提高了生產效率和加工質量。

(四)輕量化與環保

在節能環保的大趨勢下，CNC 夾具的輕量化設計將受到更多關注。通過采用輕質材料和優化結構設計，降低夾具的重量，從而減少機床的能耗和加工過程中的碳排放。同時，在夾具的制造和使用過程中，也將更加注重環保要求，減少對環境有害的材料和工藝的使用，提高資源的利用率，促進可持續發展。
